Seinä-WC asennusteline Geberit Duofix 1120 mm, Sigma, PE-X

Tuotteen ominaisuudet

• ETIM-luokka EC010145 - Seinäasennuselementti wc:lle huuhtelusäiliöllä
• Tuotekuvaus

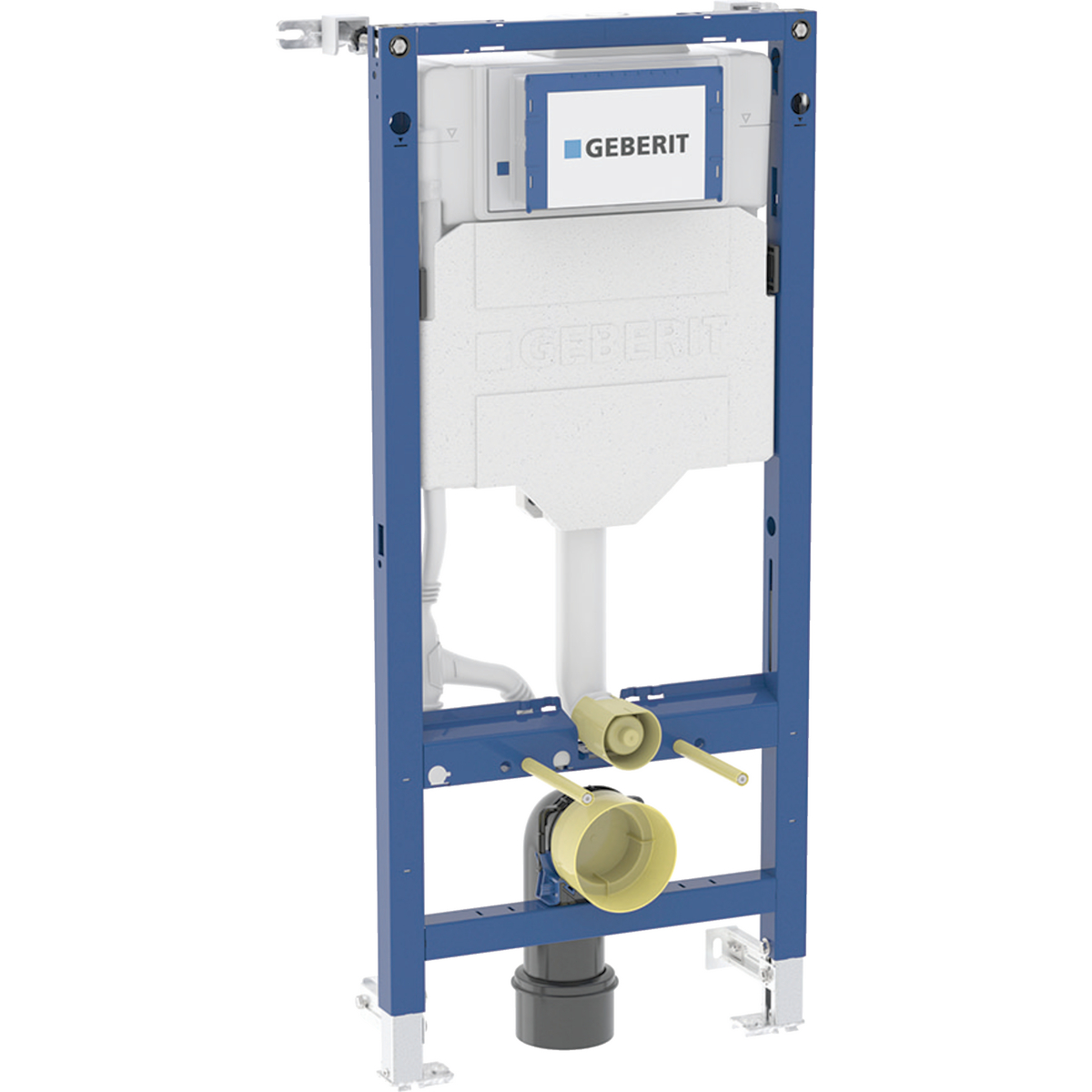

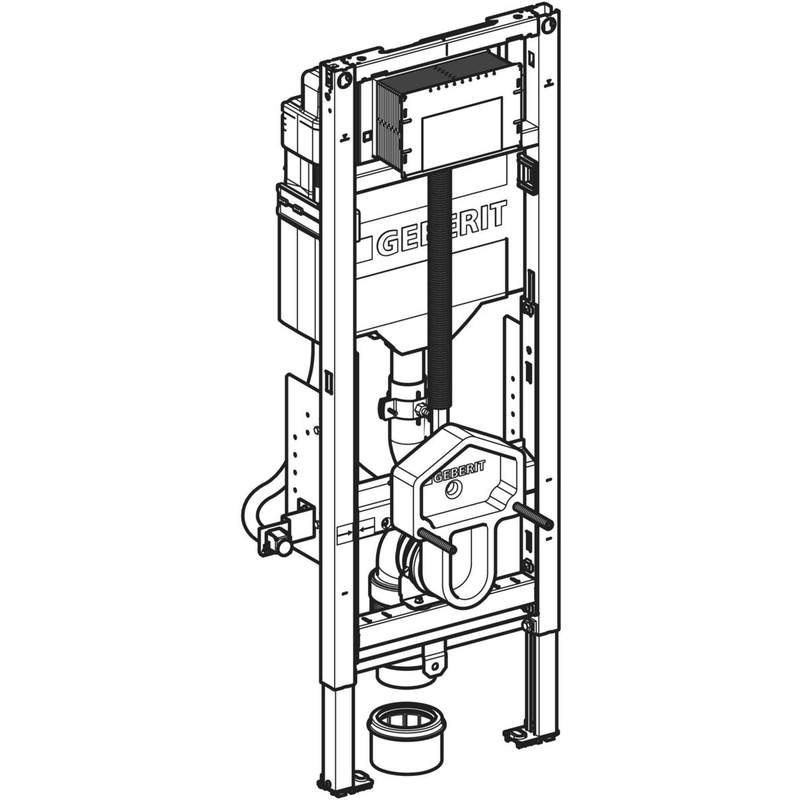

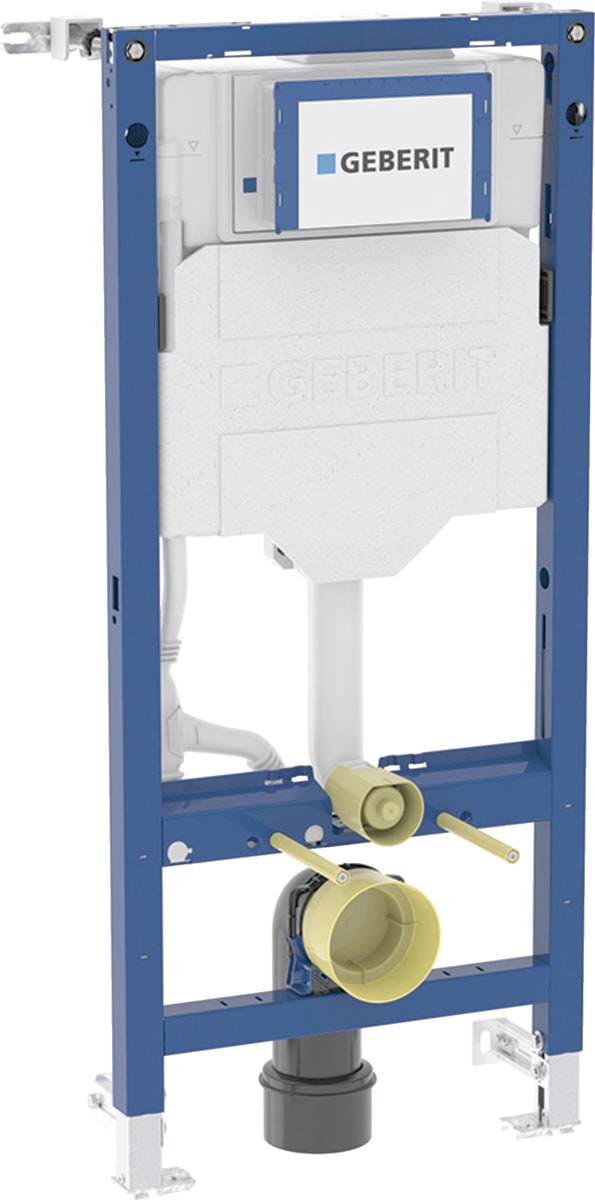

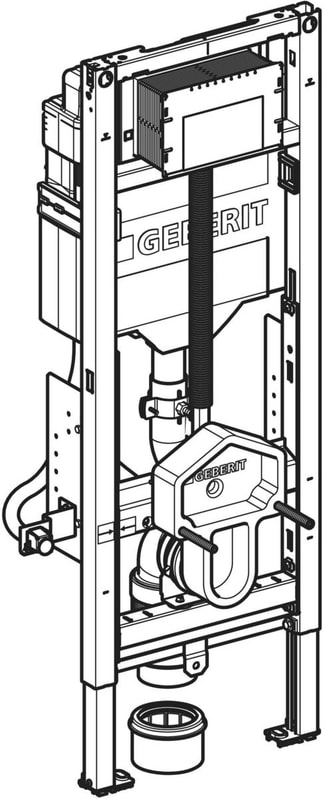

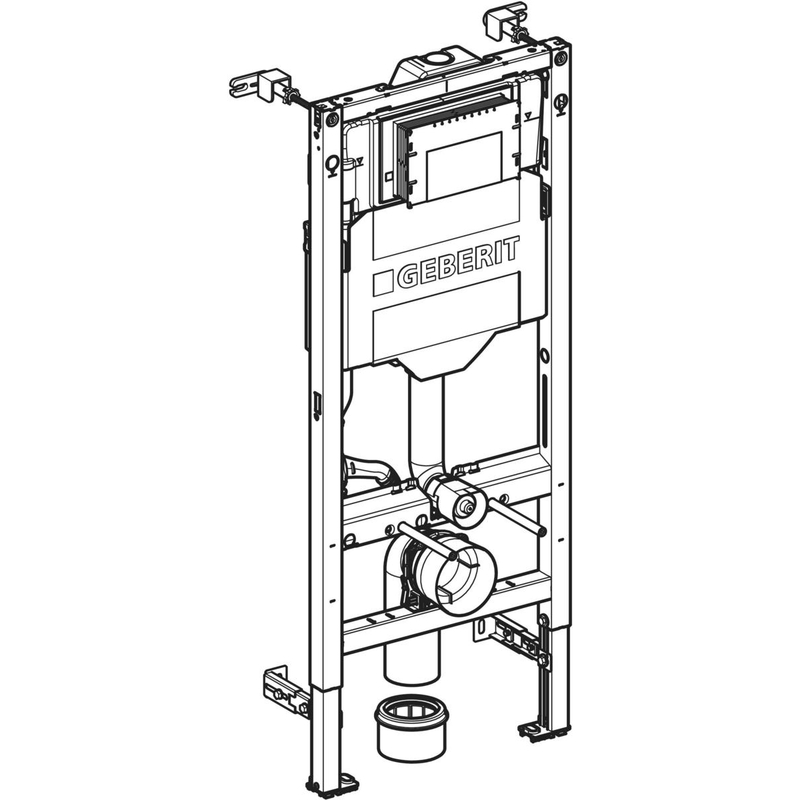

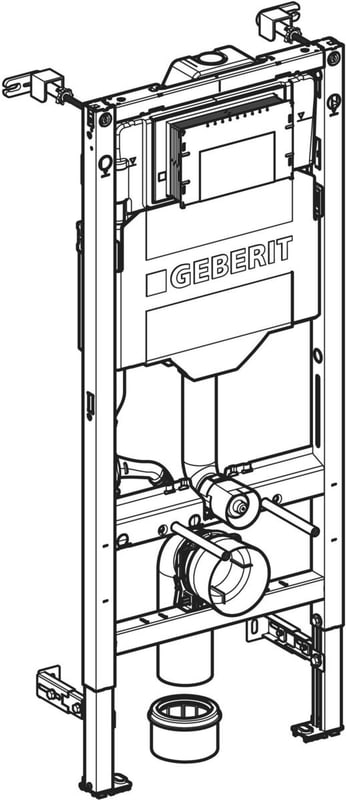

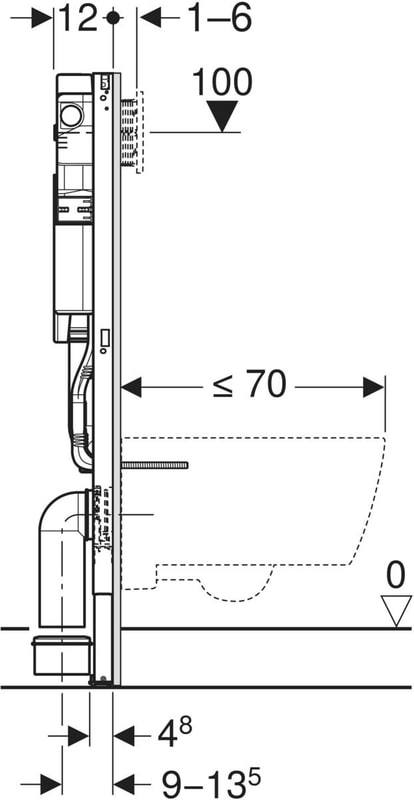

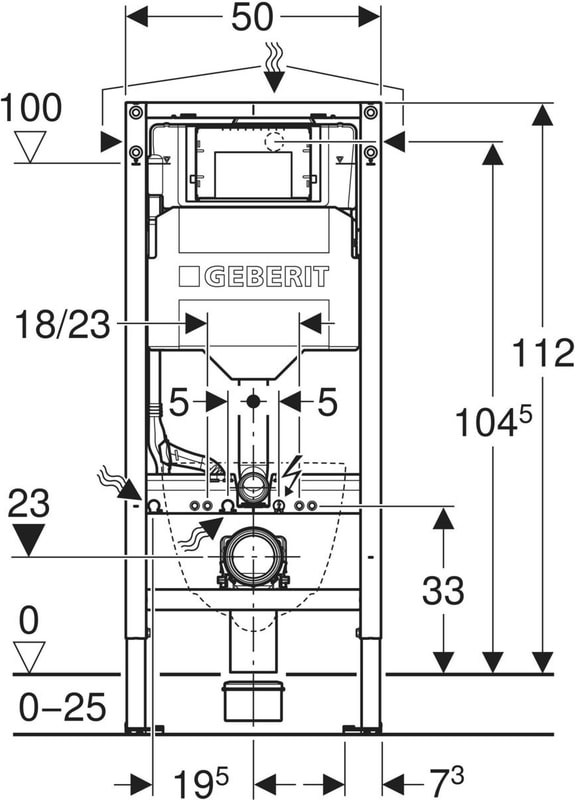

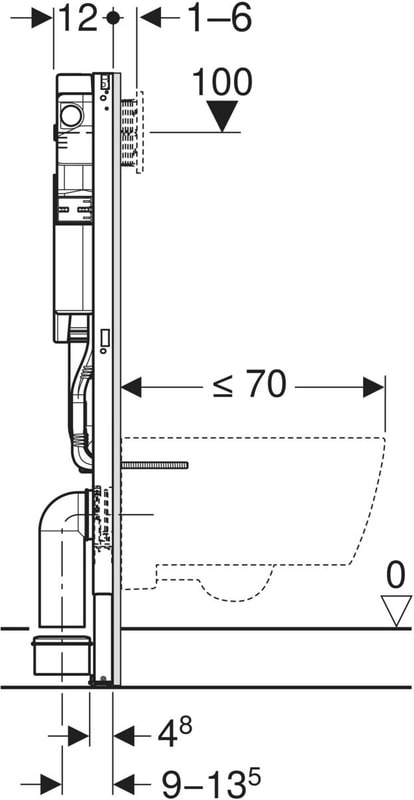

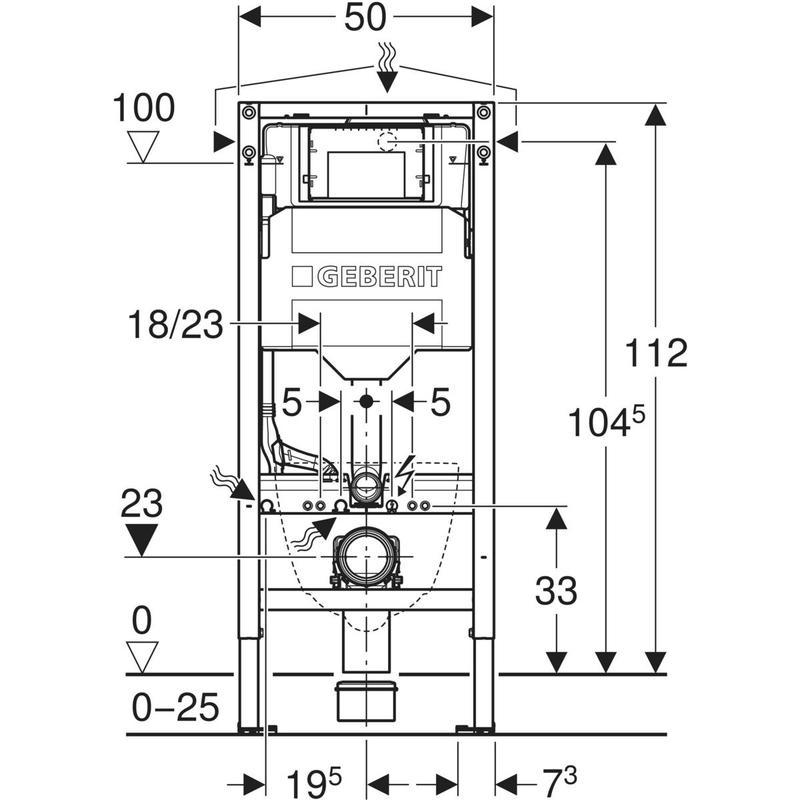

  Geberit Duofix Sigma 112 cm on korkea asennuselementti seinä-WC:lle Sigma-säiliöllä. Tässä uusitussa mallissa on hiljaisempi täyttöventtiili ja se soveltuu myös suuremman ulottuman omaaville seinä-WC-istuimille aina 70 cm asti.

  Vesi voidaan tuoda säiliöön molemmilta sivuilta tai päältä. Asennuselementin päältä on nostettavissa levyt elementin sivukiinnitystä varten metalli- tai puuprofiileihin tai täyskorkeisiin Geberit Duofix -tolppiin. Sigma-huuhtelupainikkeiden ja etähuuhtelupainikkeiden asennus onnistuu ilman työkaluja. Huuhtelupainike asennetaan säiliön eteen. Huuhtelusäiliö on täysin eristetty kondenssia vastaan. Asennuselementissä on valmius sähkökytkennöille. Tuote on yhteensopiva Geberit AquaClean -pesu-WC-istuinten, Geberit DuoFresh -hajunpoistomoduulien ja -raikastinpuikkoannostelijoiden kanssa.

  • Huuhtelumäärän tehdasasetus: 6 l/3 l
  • Pienen huuhtelumäärän säätöalue: 2–4 l
  • Suuren huuhtelumäärän säätöalue: 4 l/4.5 l/6 l/7.5 l
  • Vähimmäisvirtauspaine: 0.1 bar

  Toimitukseen sisältyy:

  • Seinäasennusteline huuhtelusäiliöllä
  • PEX-liitin, jossa kierreliitos G 1/2”
  • liittimet 15 x 2,5 mm ja 16 x 2,2 mm muunnoskappaleella
  • huoltoaukon suojakansi
  • 2 ylä- ja alaseinäkiinnikettä
  • liitossarja WC:tä varten ø 90 mm
  • liitoskäyrä 90° PE-HD ø 90 mm
  • muunnosyhde PE-HD ø 90 / 110 mm
  • kiinnitys PEX-suojaputkille ø 25 ja ø 28 mm
  • kiinnitys- ja suojamateriaali.
• Toimitussisältö Seinäasennusteline, ylä- ja alaseinäkiinnikkeet, vesi- ja viemärikytkentäsarjat, Q-lukko (90 °) ja kierretangot istuimen kiinnitykseen (kiinnitysväli 18 tai 23 cm)
• Materiaali Teräs

Tekniset ominaisuudet

• Maksimilämpötila Vesi: 25 °C
• Käyttöpaine 0,1–10 bar
• Virtaama 0,16 l/s (3 bar), mitoitusvirtaama 0,09 l/s
