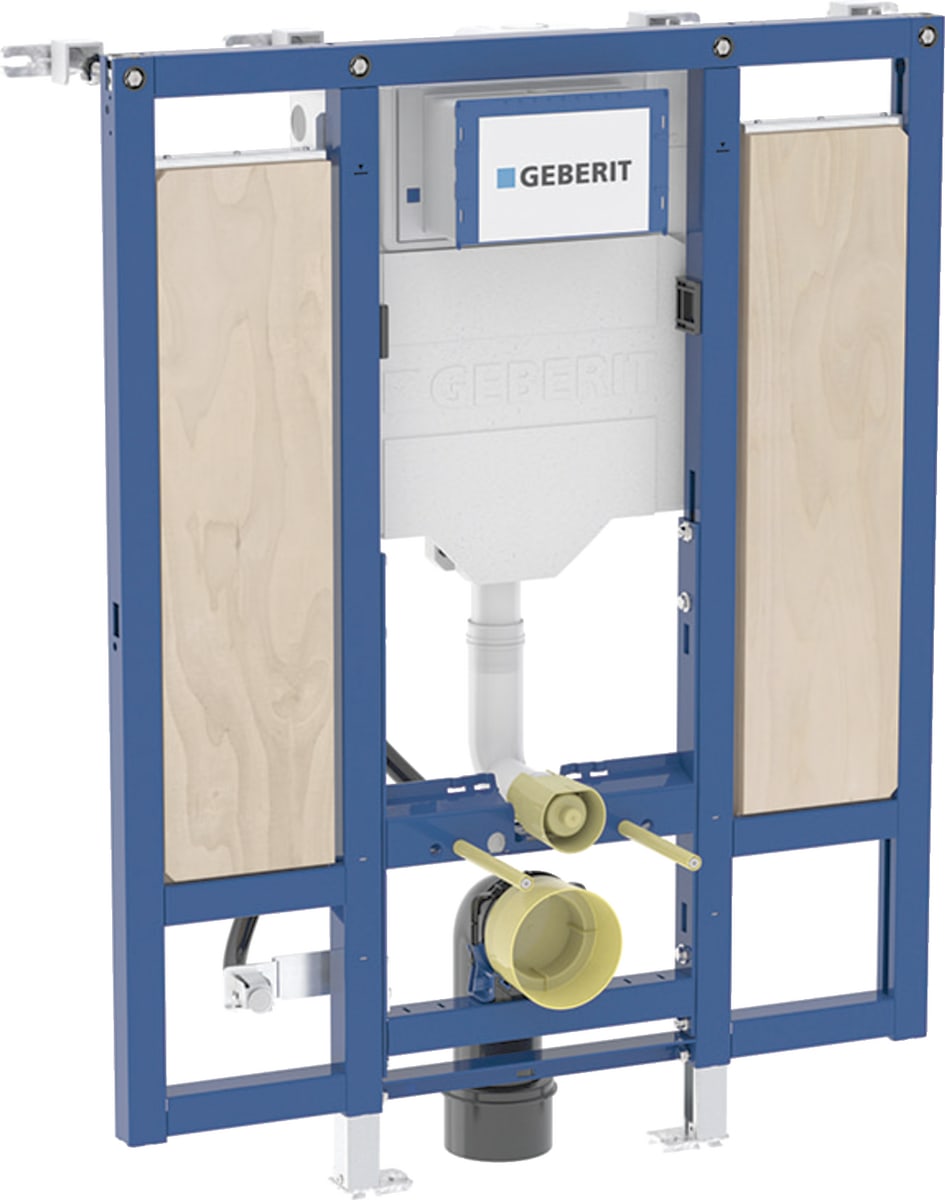

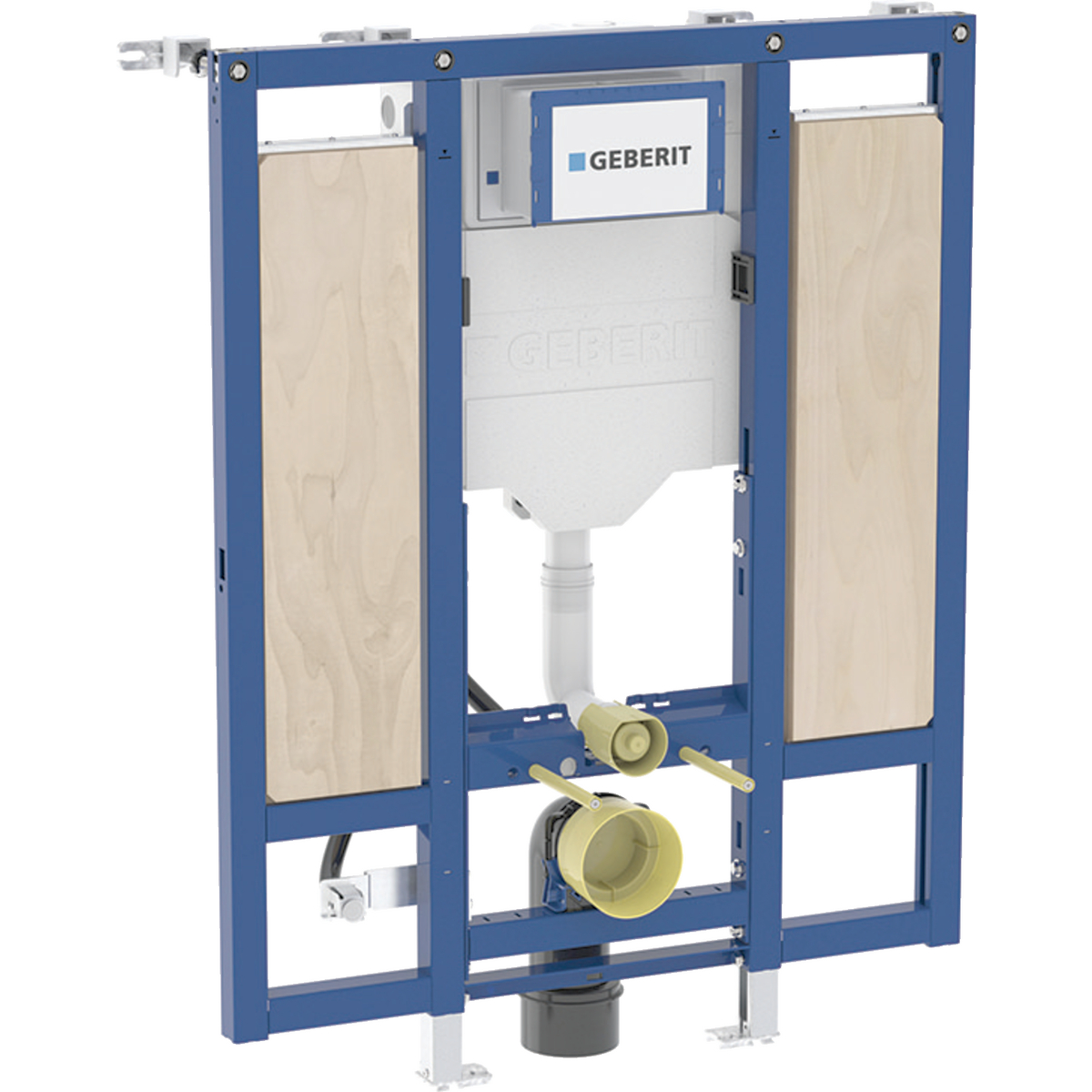

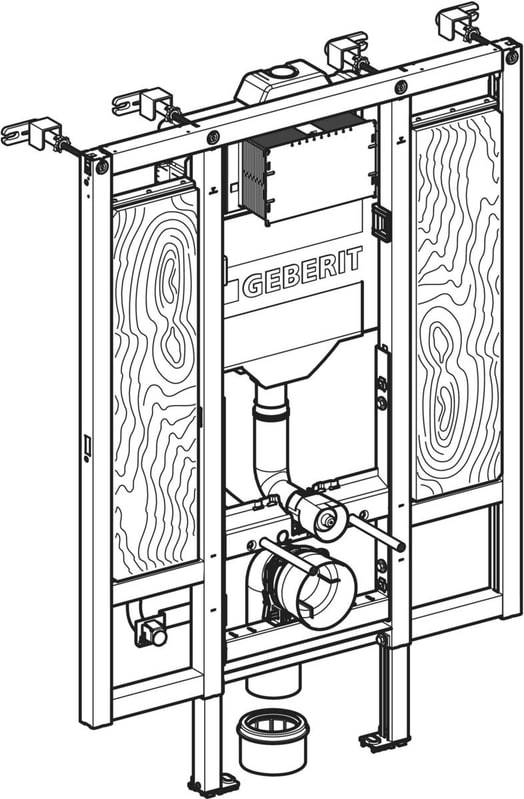

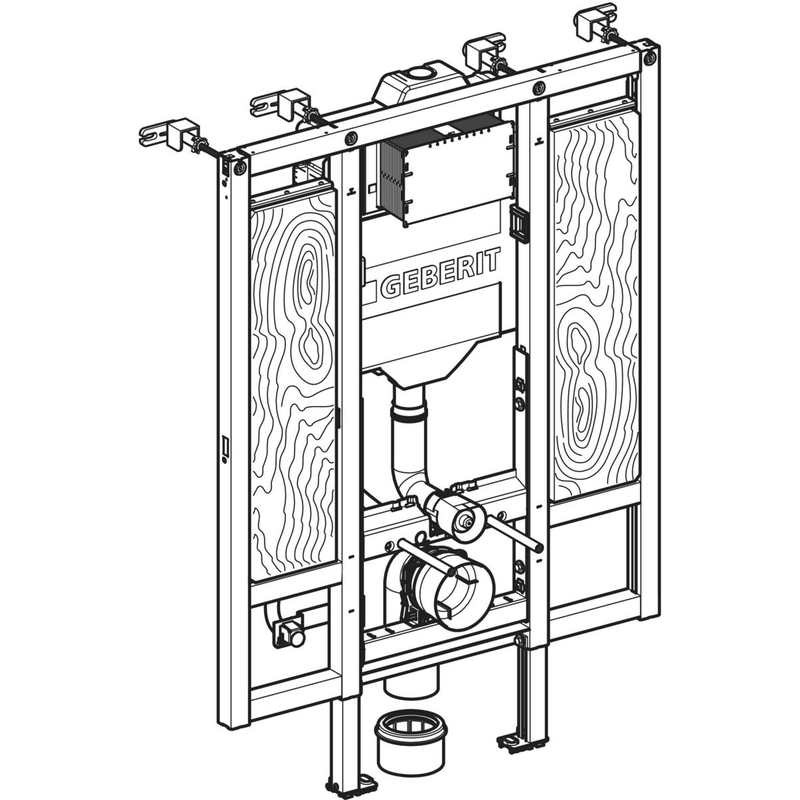

Seinä-WC asennusteline Geberit Duofix 1120 mm, Sigma, esteetön, tukikahvoille, PE-X

Tuotteen ominaisuudet

• ETIM-luokka EC010145 - Seinäasennuselementti wc:lle huuhtelusäiliöllä
• Tuotekuvaus

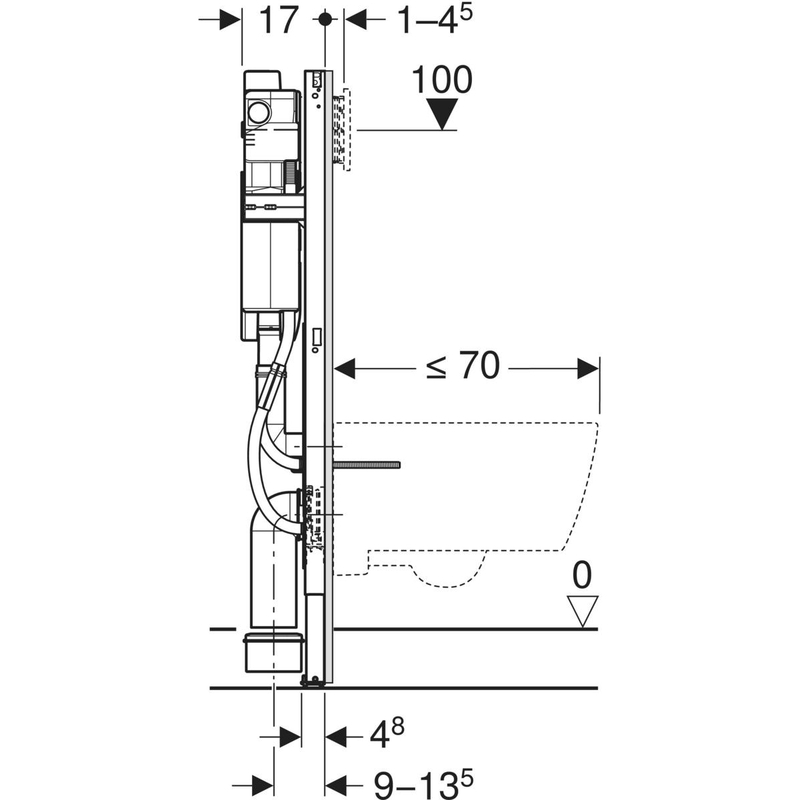

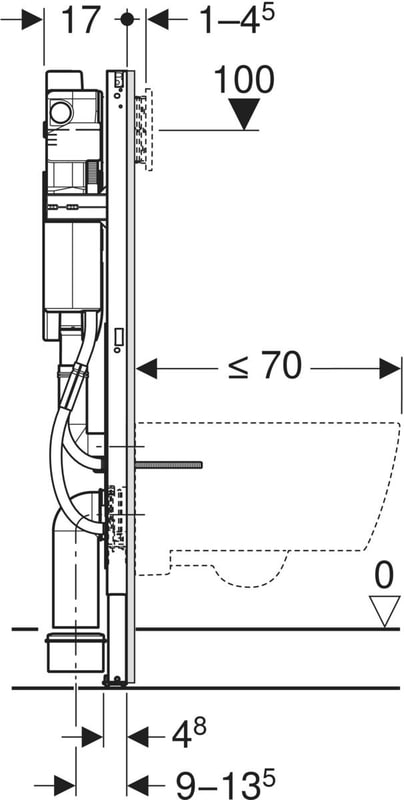

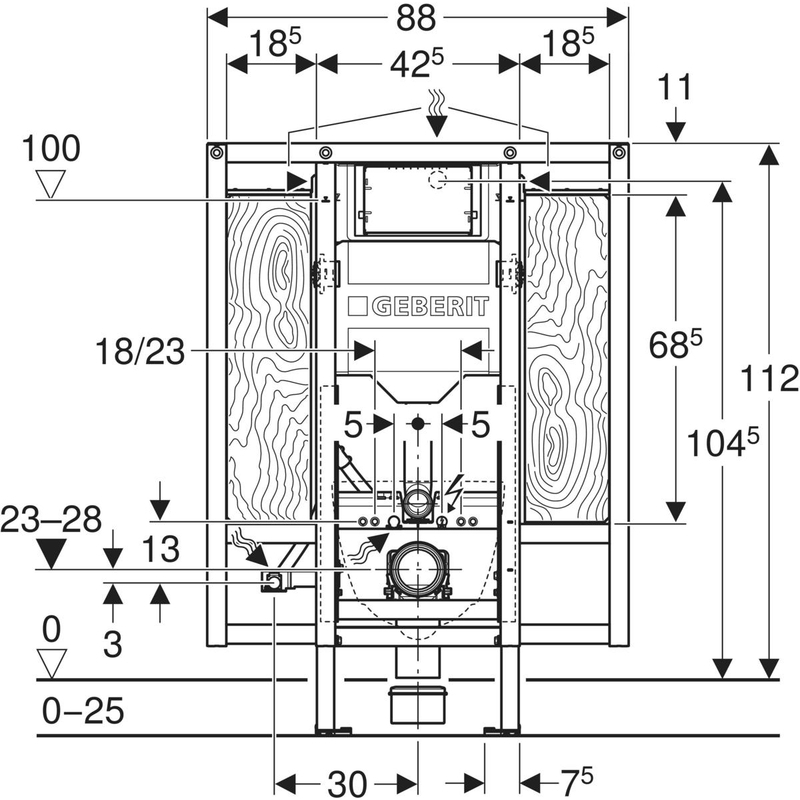

  Geberit Duofix Sigma 112 cm tukikahvoille on esteetön asennuselementti seinä-WC:lle Sigma-säiliöllä. Hiljaisempi täyttöventtiili. Soveltuu myös suuremman ulottuman omaaville seinä-WC-istuimille aina 70 cm asti. Vesi voidaan tuoda säiliöön molemmilta sivuilta tai päältä. Asennuselementissä on valmiina paikat tukikahvojen seinäkiinnitystä varten. Asennuselementin päältä on nostettavissa levyt elementin sivukiinnitystä varten metalli- tai puuprofiileihin tai täyskorkeisiin Geberit Duofix -tolppiin. Toimitukseen sisältyy yläseinäkiinnikkeet, vesi- ja viemärikytkentäsarjat, Q-lukko (90 °) ja kierretangot istuimen kiinnitykseen (kiinnitysväli 18 tai 23 cm). Alaseinäkiinnikkeet on tarvittaessa tilattava erikseen. Sigma-huuhtelupainikkeiden ja etähuuhtelupainikkeiden asennus onnistuu ilman työkaluja. Huuhtelupainike asennetaan säiliön eteen. Huuhtelusäiliö on täysin eristetty kondenssia vastaan. Asennuselementissä on valmius sähkökytkennöille. Tuote on yhteensopiva Geberit AquaClean -pesu-WC-istuinten, Geberit DuoFresh -hajunpoistomoduulien ja -raikastinpuikkoannostelijoiden kanssa.

  Tekniset tiedot:

  • Huuhtelumäärän tehdasasetus: 6 l/3 l
  • Pienen huuhtelumäärän säätöalue: 2–4 l
  • Suuren huuhtelumäärän säätöalue: 4 l/4.5 l/6 l/7.5 l
  • Virtausmäärä 3 barin paineessa: 0.16 l/s
  • Vähimmäisvirtauspaine: 0.1 bar
  • Mitoitusvirtaama: 0.09 l/s
• Toimitussisältö PEX-liitin (kierreliitos G 1/2”), liittimet 15x2,5 mm ja 16x2,2 mm muunnoskappaleella, huoltoaukon suojakansi, 4 seinäankkuria, liitossarja WC:lle ø90 mm, liitoskäyrä 90° PE-HD ø90 mm, muunnosyhde PE-HD ø90/110 mm, kiinnitys PEX-suojaputkille ø25 & ø28 mm

Tekniset ominaisuudet

• Korkein sallittu lämpötila vedelle +25 °C
• Käyttöpaine 0,1–10 bar
• Virtaama 0,09 l/s

Ohjeet

• Käyttöohje
• Asennusohje

Esitteet

• Tekninen esite
