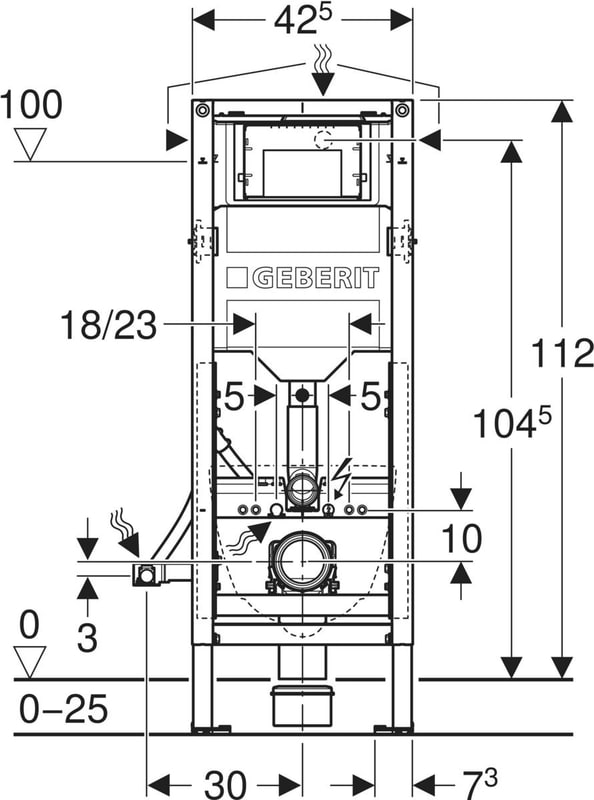

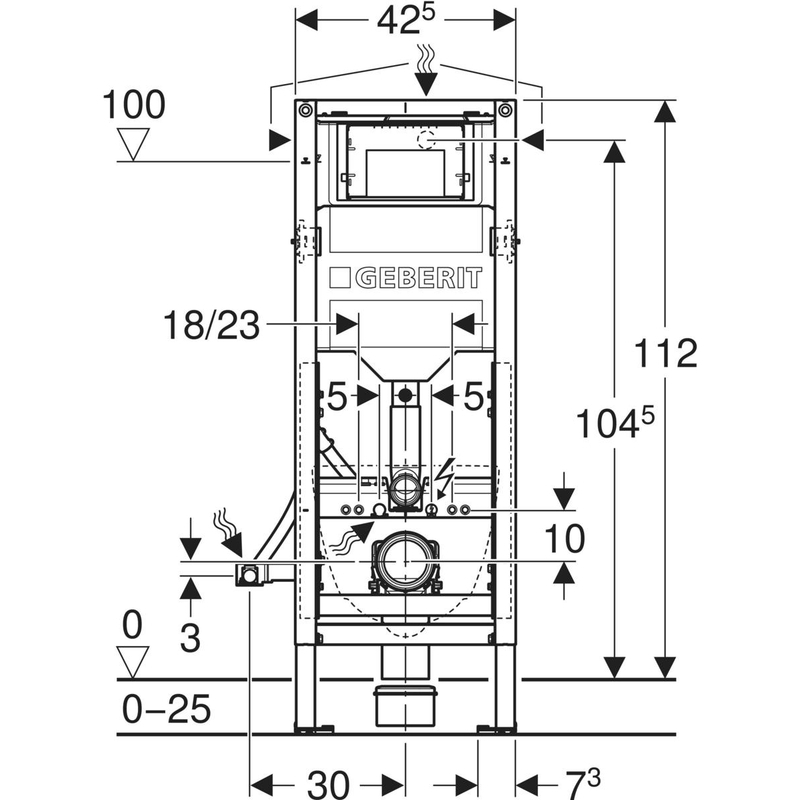

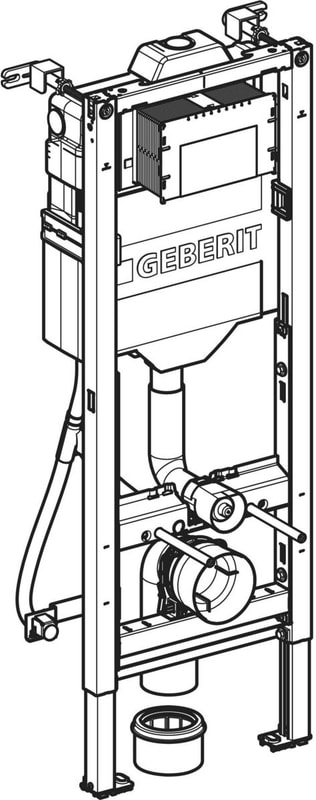

Seinä-WC asennusteline Geberit Duofix 1120 mm, Sigma, esteetön, PE-X

Tuotteen ominaisuudet

• Tuotekuvaus

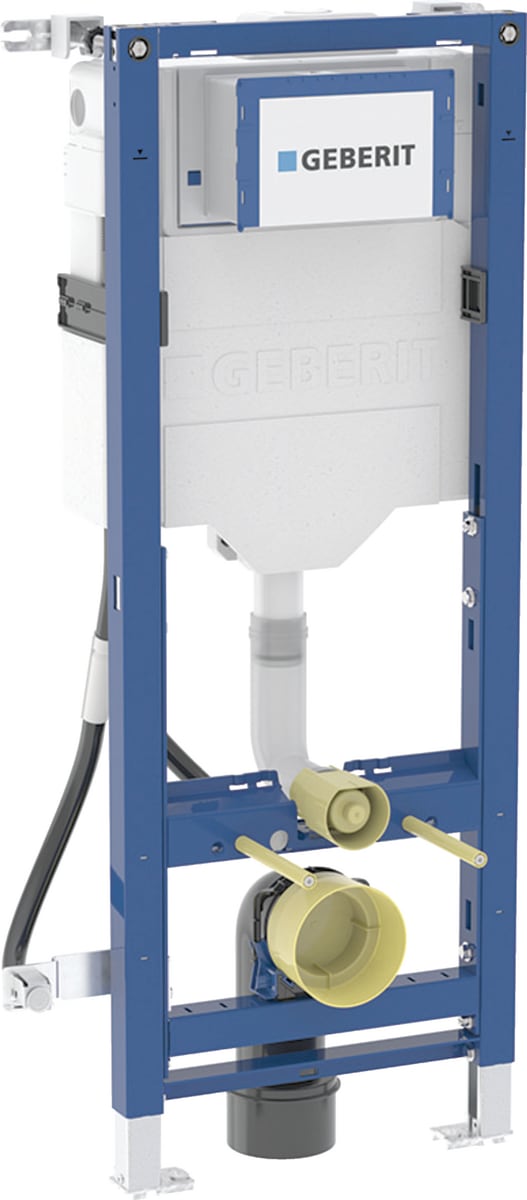

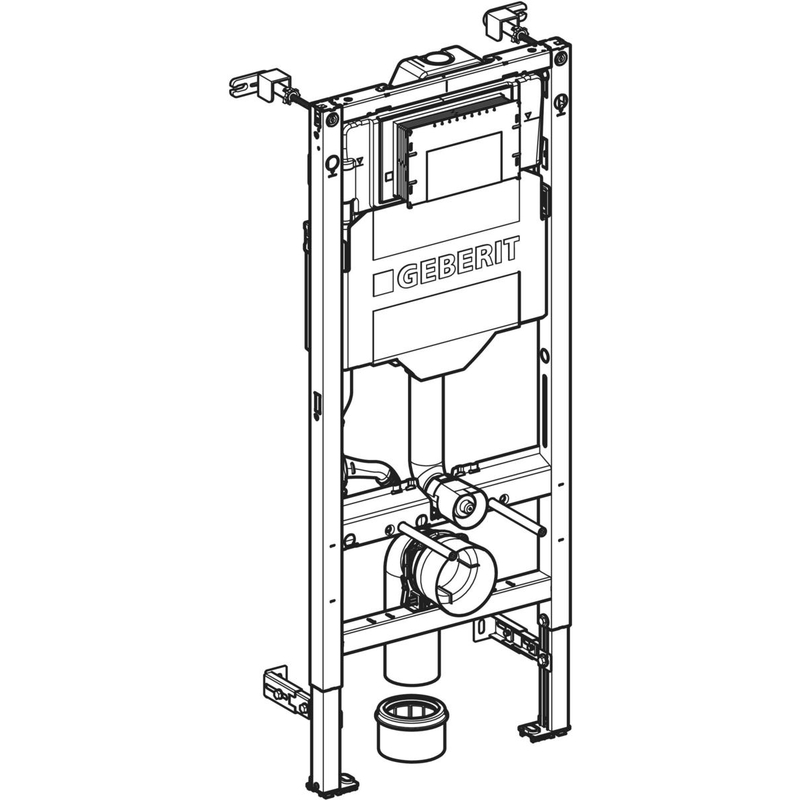

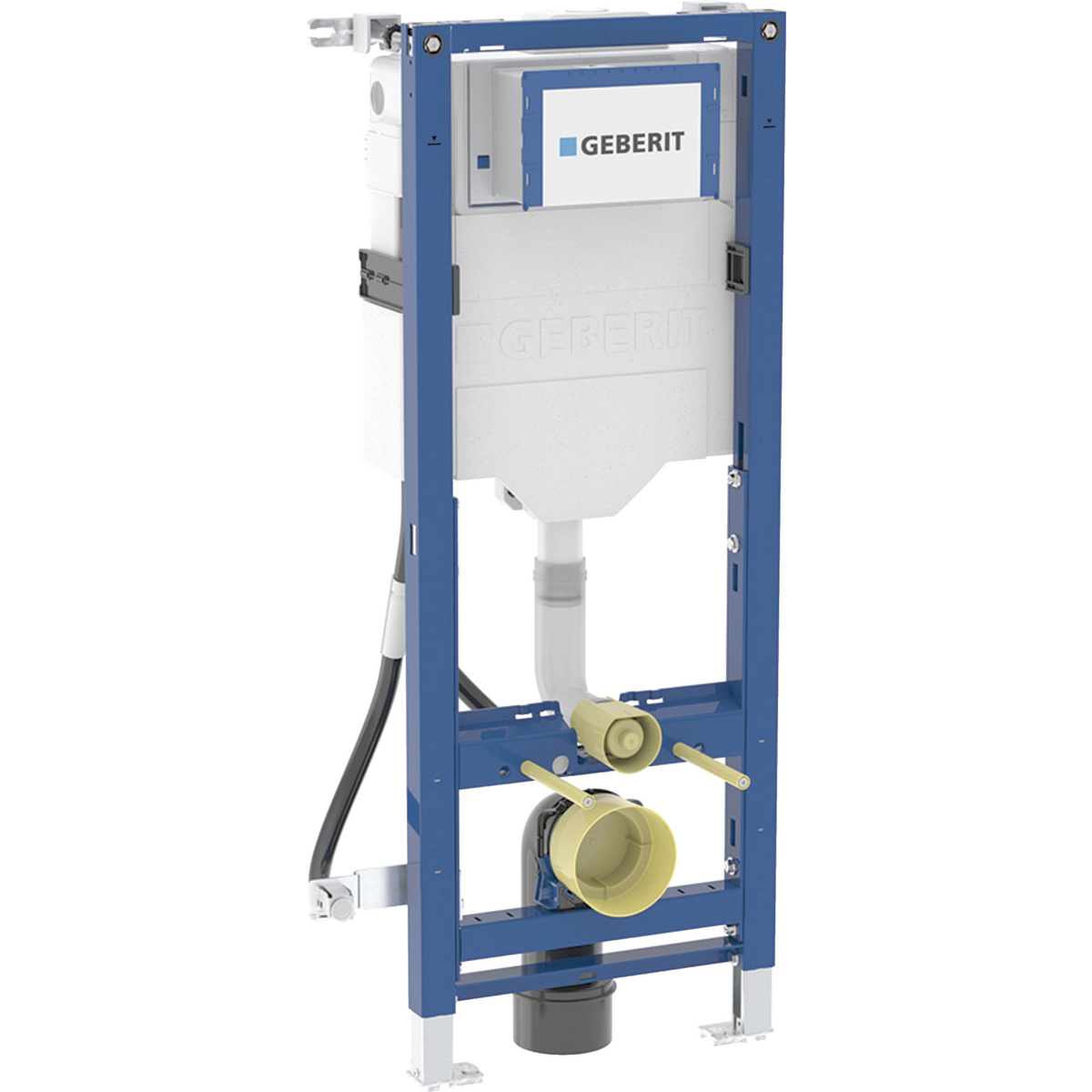

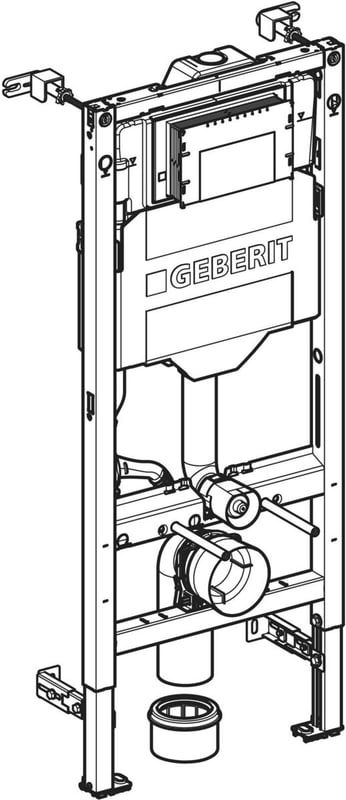

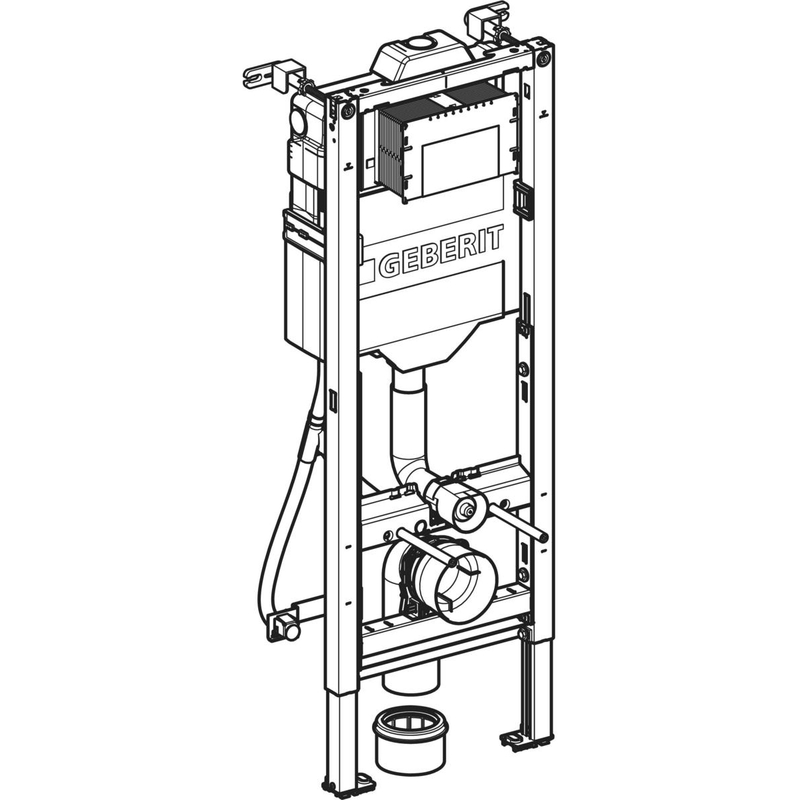

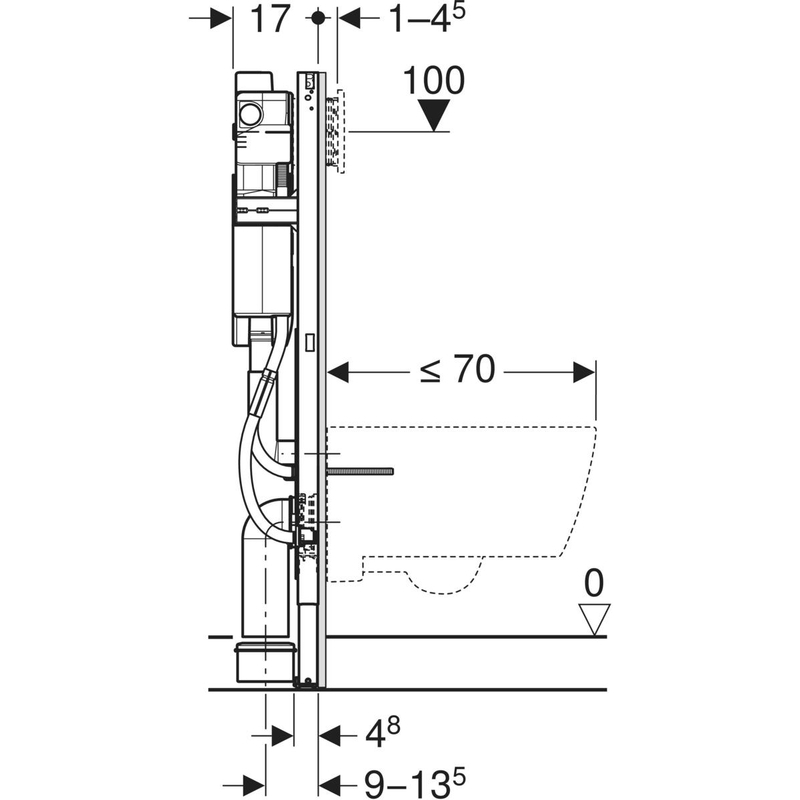

  Geberit Duofix Sigma 112 cm esteetön on kapea asennuselementti seinä-WC:lle Sigma-säiliöllä. Tässä uusitussa mallissa on hiljaisempi täyttöventtiili ja se soveltuu myös suuremman ulottuman omaaville seinä-WC-istuimille aina 70 cm asti. Kapeamman rungon ansiosta elementin sivuille jää tilaa esimerkiksi seinään kiinnitettävien tukikahvojen asennukseen.

  Vesi voidaan tuoda säiliöön molemmilta sivuilta tai päältä. Asennuselementin päältä on nostettavissa levyt elementin sivukiinnitystä varten metalli- tai puuprofiileihin tai täyskorkeisiin Geberit Duofix -tolppiin. Alaseinäkiinnikkeet on tarvittaessa tilattava erikseen. Sigma-huuhtelupainikkeiden ja etähuuhtelupainikkeiden asennus onnistuu ilman työkaluja. Huuhtelupainike asennetaan säiliön eteen. Huuhtelusäiliö on täysin eristetty kondenssia vastaan. Asennuselementissä on valmius sähkökytkennöille. Tuote on yhteensopiva Geberit AquaClean -pesu-WC-istuinten, Geberit DuoFresh -hajunpoistomoduulien ja -raikastinpuikkoannostelijoiden kanssa.

  • Huuhtelumäärän tehdasasetus: 6 l/3 l
  • Pienen huuhtelumäärän säätöalue: 2–4 l
  • Suuren huuhtelumäärän säätöalue: 4 l/4.5 l/6 l/7.5 l
  • Vähimmäisvirtauspaine: 0.1 bar

  Toimituksen sisältö:

  • PEX-liitin, jossa kierreliitos G 1/2”
  • liittimet 15 x 2,5 mm ja 16 x 2,2 mm muunnoskappaleella
  • huoltoaukon suojakansi
  • 2 yläseinäkiinnikettä
  • liitossarja WC:tä varten, ø 90 mm
  • liitoskäyrä 90° PE-HD-materiaalia, ø 90 mm
  • muunnosyhde PE-HD-materiaalia, ø 90 / 110 mm
  • kiinnitys PEX-suojaputkille, ø 25 ja ø 28 mm
  • kiinnitys- ja suojamateriaali
• ToimitussisältöSeinäasennusteline huuhtelusäiliöllä, yläseinäkiinnikkeet, vesi- ja viemärikytkentäsarjat, Q-lukko (90 °) ja kierretangot istuimen kiinnitykseen (kiinnitysväli 18 tai 23 cm)

Tekniset ominaisuudet

• MaksimilämpötilaVesi: 25 °C
• Käyttöpaine0,1–10 bar
• Virtaama0,16 l/s (3 bar), mitoitusvirtaama 0,09 l/s

Ohjeet

• Käyttöohje
• Asennusohje

Esitteet

• Tekninen esite
