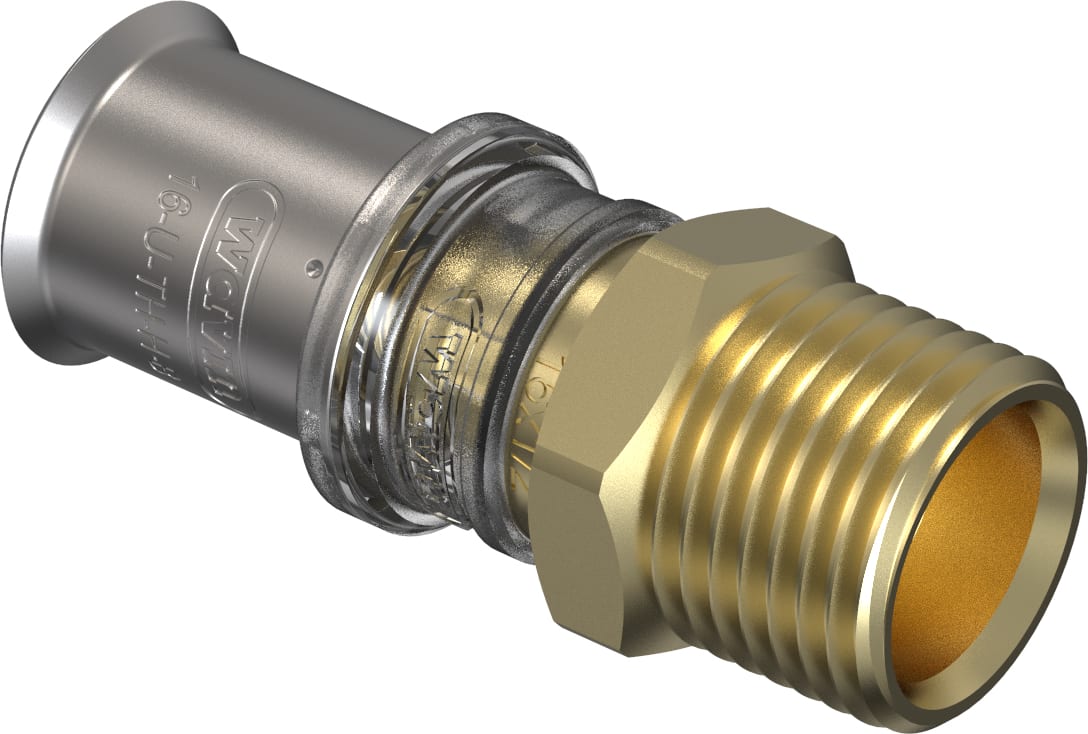

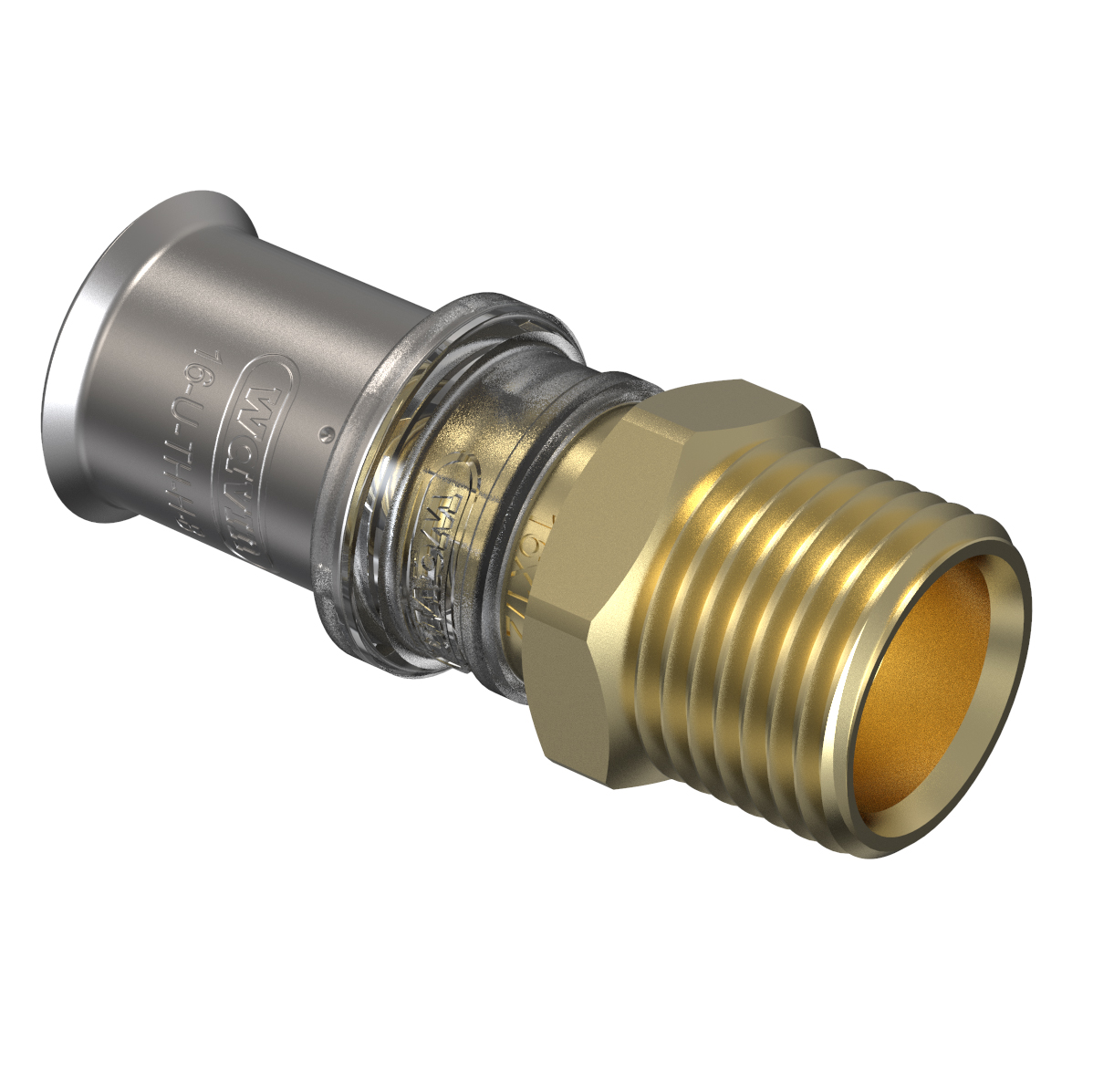

Puristusliitin suora Wavin Tigris M5 20x1/2" UK

Tuotteen ominaisuudet

• ETIM-luokka EC003024 - Putkiosa kahdella liitännällä
• Tuotekuvaus Wavin Tigris -komposiittijärjestelmän tuotteet on tarkoitettu käyttövesille sekä lämmitykseen tai jäähdytykseen. Järjestelmä koostuu patentoiduista liittimistä ja komposiittiputkista, joiden asennus perustuu putkien yhdistämiseen luotettavalla ja nopealla radiaalipuristusteknologialla. Wavin Tigris M5-sarjan liittimet: -pohjautuvat edeltäjänsä Tigris M1:n luotettaviin ominaisuuksiin -käyttökohteina käyttövesi- ja lämmitysjärjestelmät -valmistettu DZR -messingistä -halkaisijat välillä 16-40 mm -Opti Flow - suurempi sisähalkaisija ja entistä parempi virtaus -Multi Jaw - sopii useille puristusprofiileille -Acoustic Leak Alert. Integroitu vuodonilmaisujärjestelmä ilmalla suoritettaville painekokeille. Puristamattomista liitoksista kuuluu voimakas vihellys -Defined Leak -ominaisuus
• Liitäntä Puristusliitin, lieriömäinen sisäpuolinen putkikierre
• Materiaali Messinki
• Tiivisteen materiaali EPDM

Mitat

• Korkeus (mm) 27
• Leveys (mm) 27
• Pituus (mm) 57
• Nimellishalkaisija DN 15 / 1/2" (15)
• Ulkohalkaisija 20 / 21,2 mm
• Seinämän paksuus 2.25 mm

Tekniset ominaisuudet

• Kierretyyppi UK
• Supistus Ei
• Käyttöpaine Maksimi (20 °C): 10 bar

Ohjeet

• Käyttöohje

Esitteet

• Tekninen esite
• Tekninen esite
• Esite

Hyväksynnät

• Tyyppihyväksyntä
