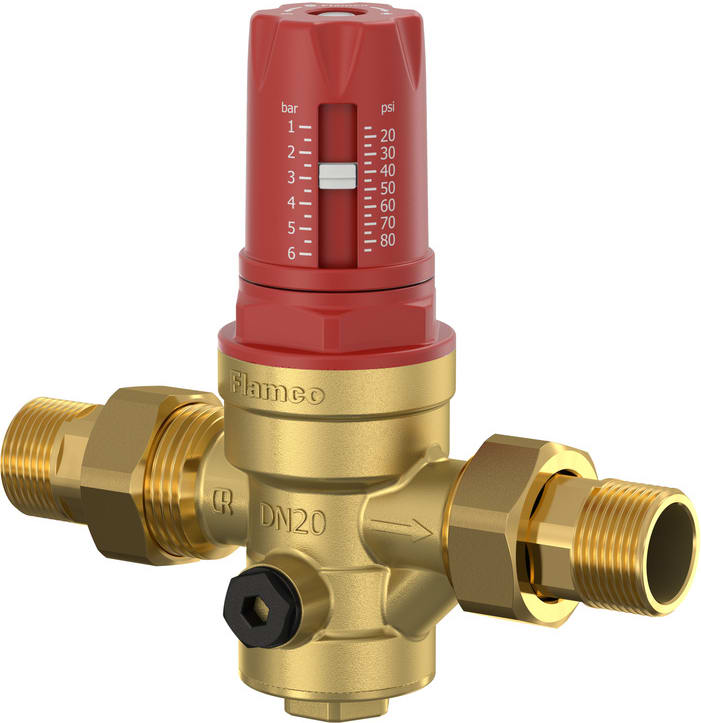

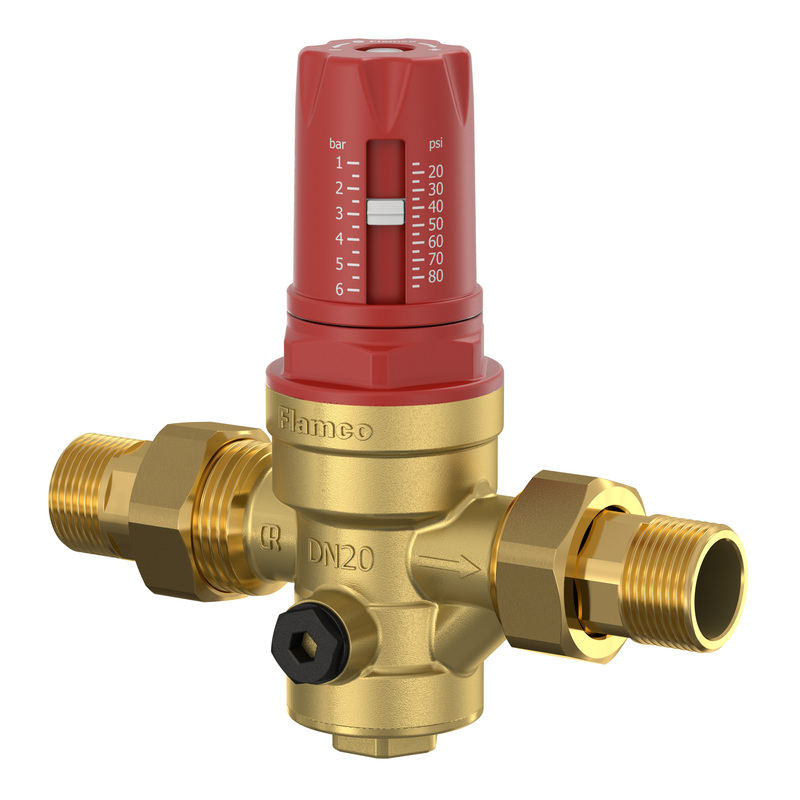

Paineenalennusventtiili Flamco Prescor PRV DN 15 1,0-6,0 bar PN25

Tuotteen ominaisuudet

• ETIM-luokka EC010315 - Paineensäätöventtiili, väliaineohjattu
• Tuotekuvaus

  Prescor-paineenalennusventtiilillä säädetään järjestelmän toisiopuolen paineasetuksen mukaiselle tasolle. Sitä käytetään EN 806-2 normien mukaisten käyttövesijärjestelmien vedensyötössä.

  Prescor PRV voidaan säätää halutulle painetasolle (1-6 bar) pyörittämällä säätöasteikolla varustettua suojakorkkia. Tämä säätää venttiilin sisällä olevan jousen avulla venttiilipesäkkeeseen kohdistuvaa voimaa. Kun järjestelmässä ei ole virtausta, venttiili on kiinni-asennossa. Toisiopuolen paineen laskiessa venttiili avautuu ja laskee vettä läpi. Venttiilirungon ja sisäosien mekaaninen lujuus mahdollistavat venttiilin käyttämisen järjestelmissä, joissa ensiöpuolen paine voi saavuttaa jopa 25 bar arvon.

  Mukavuutta ja tehokkuutta ilman paineiskuja tai äänihäiriöitä. Venttiilin sisärakenne on suunniteltu ja viimeistelty siten, ettei äänihäiriöitä tai painehäviöitä synny.

  • Voidaan asentaa pysty- ja vaakalinjaan
  • Kätevät liittimet helpottavat asennusta
  • Toisiopuolen paineasetus 1-6 bar
  • Paineen asetusarvo tehtaalta toimitettaessa 3 bar
  • Liitos painemittarille (1/4”) venttiilirungon molemmille puolille
  • Toisiopuolen paineasetuksen vaihteluväli EN 1567 mukainen
  • Maks. käyttöpaine: 25 bar
  • Min./maks. käyttölämpötila: 0 ˚C (suojattava jäätymiseltä) / 80 ˚C
  • Soveltuu käytettäväksi maks. 50 % glykolipitoisten jäänestoaineiden kanssa.
• Liitäntä R 1/2"

Mitat

• Korkeus (mm) 149
• Leveys (mm) 140
• Syvyys (mm) 50
• Nimellishalkaisija DN 15

Tekniset ominaisuudet

• Minimilämpötila 0 ˚C (suojattava jäätymiseltä)
• Maksimilämpötila 80 ˚C
• Paineluokka PN 25
• Käyttöpaine Max. 25 bar

Hyväksynnät

• Sertifikaatit
• Sertifikaatit

Esitteet

• Tekninen esite
• Esite

Ohjeet

• Asennusohje
