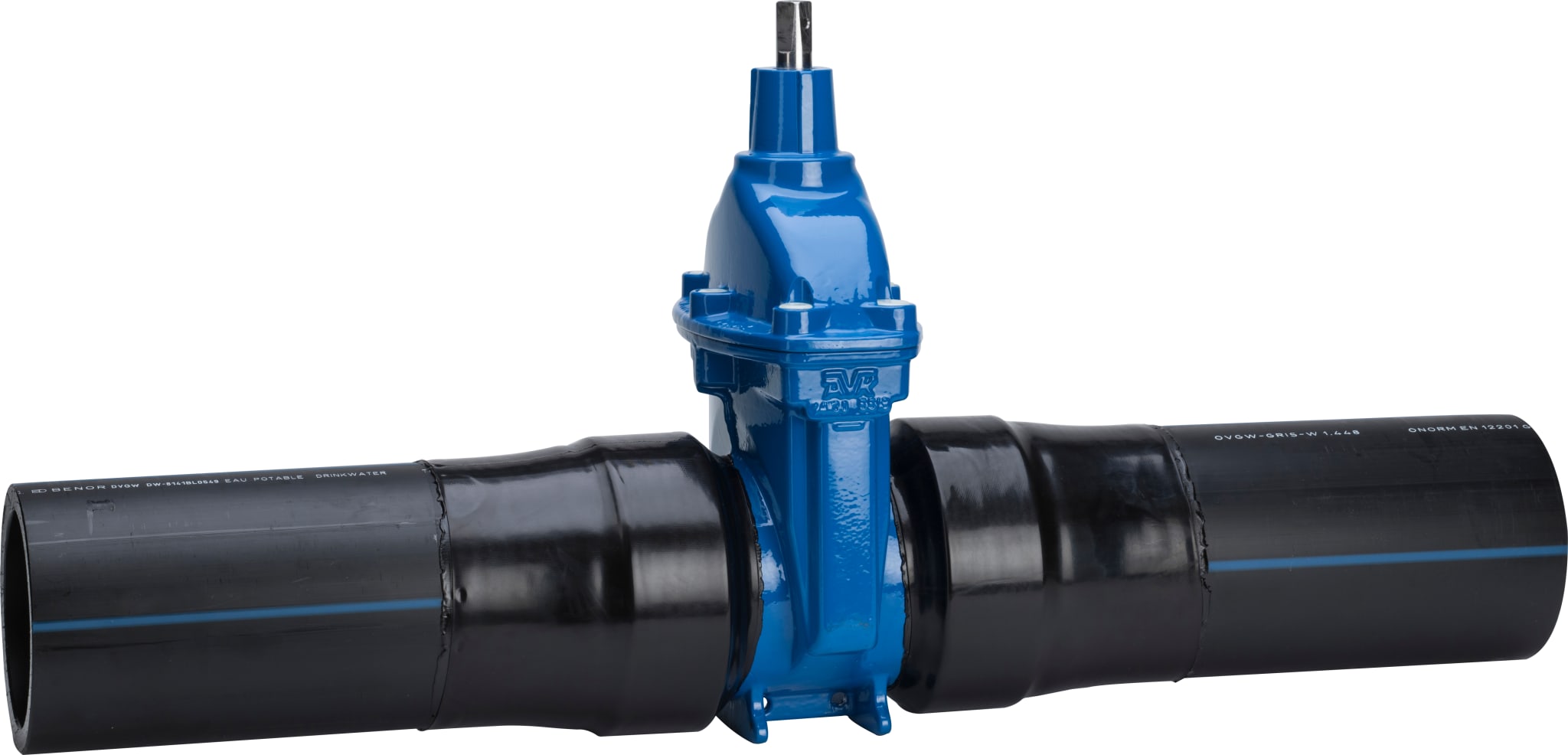

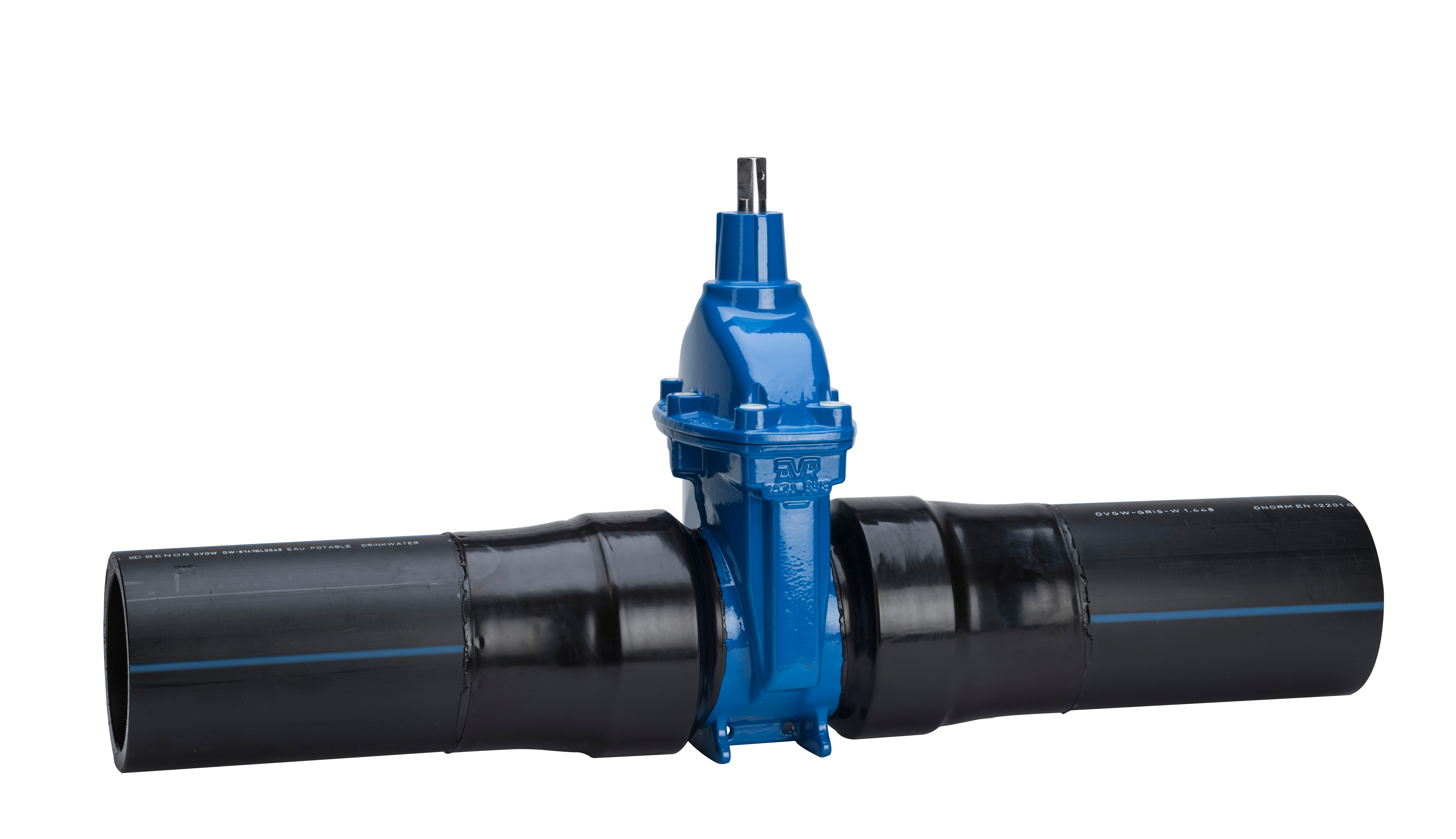

Luistiventtiili AVK 36/80 90 mm, PN10, PE100, SDR17, PE-hitsattava
LVI-numero 3832905
Toimittajan tuotenumero 360908026306499
Pikakoodi YF67
Kumiluistiventtiili PE-liitospäillä PE 100, PN 10 musta/sininen SDR 17. Juomavedelle ja neutraaleille nesteille, enintään 20 °C.
Tuotteen tiedot
- LVI-numero3832905
- Yleisnimi (ERP)KUMILUISTIVENTTIILI AVK 36/80
- Tarkenne (ERP)DN 80/90 MM PN10 PE-HITS.
- TuotemerkkiAVK
- Tuotesarja36/80
- PikakoodiYF67
- Toimittajan tuotenumero360908026306499
- VarastoitavuusVarastoitava
Tuotteen ominaisuudet
- TuotekuvausKumiluistiventtiili PE-liitospäillä, PE 100, PN 10, SDR17 -putkilla. AVK-venttiilien jokainen yksityiskohta on suunniteltu turvallisuutta ajatellen. Luisti on täysin vulkanoitu AVK:n omalla EPDM-kumiyhdisteellä, joka on hyväksytty juomavedelle. Luistin luja rakenne, kumin kyky palautua muotoonsa ja kaksoissidoksinen vulkanointiprosessi tekevät luistista erittäin kestävän. Karan kolminkertaisen tiivistejärjestelmän, kestävän karan ja täydellisen korroosionsuojan ansiosta venttiili toimii äärimmäisen luotettavasti. Venttiilin uurteiseen päähän on asennettu tavallinen PE-putki, joka on lukittu teräsrenkaalla ja tiivistetty muovisella kutistusputkella. Pultiton ja täysaukkoinen PE-liitospää on vetoakestävä ja lujempi kuin pelkkä PE-putki. PE-liitospäähän voidaan suoraan hitsata PE-putki, jolloin asennus on helppoa ja liitos kestävä. Kiinteä, integroitu luistimutteri estää tärinää ja takaa pitkän käyttöiän. Luistin ohjaimet rungossa ja integroituna luistiin sekä suuri kartiomainen karan aukko. Erittäin kestävä kara on ruostumatonta terästä ja siinä on valssatut kierteet ja luistin pysäytysrengas. Ympyränmuotoinen painerengas kiinnittää karan paikalleen ja pitää käyttömomentin alhaisena. Kolminkertainen karan tiivistesarja, jossa NBR-ylätiiviste, polyamidinen laakeri neljällä NBR O-renkaalla ja EPDM-kuminen tivistemansetti. Pyöreä EPDM-kuminen kannen tiiviste uraan kiinnitettynä. Kannen pultit ruostumattomasta teräksestä on upotettu ja suojattu tiivistemassalla ja niitä ympäröi kannen tiiviste. Suurin sallittu käyttölämpötila ISO9080:n PE-putkien eliniän vaatimusten mukainen. Täysaukko. Alhainen käyttömomentti. Epoksipinnoitettu DIN3476 osa1 ja EN14901 mukaisesti, GSK hyväksytty.
- MateriaaliSG-valurauta
Mitat
- Korkeus (mm)342
- Pituus (mm)900
- NimellishalkaisijaDN 80
- Ulkohalkaisija90 mm
Tekniset ominaisuudet
- Maksimilämpötila20 °C
- PaineluokkaPN 10
EPD-ympäristötiedot
- GWP, päästötietokannan luokkaSGDF Ranska
- GWP-luku (A1-A3), konservatiivinen arvo2,369
