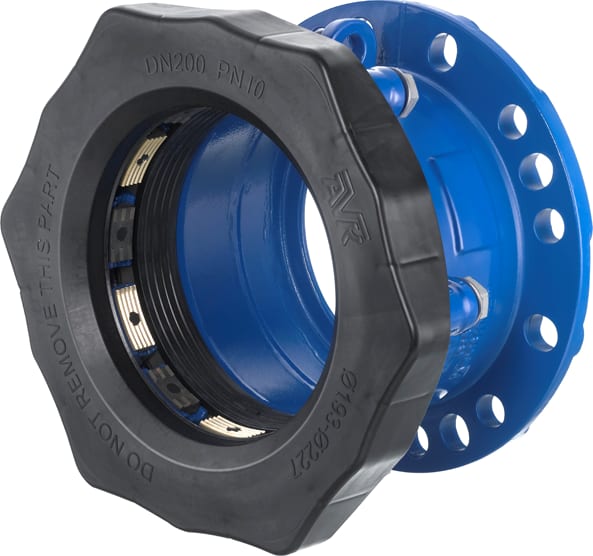

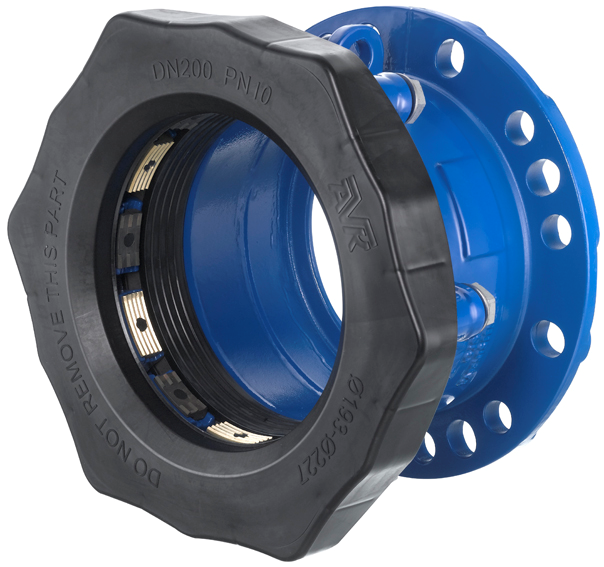

Laippaliitin vetoakestävä AVK Supa Maxi DN 50/65 PN16 65-91 mm

Tuotteen ominaisuudet

• ETIM-luokka EC003024 - Putkiosa kahdella liitännällä
• Tuotekuvaus Vetoakestävä toleranssiliitin kaikille putkimateriaaleille. Supa Maxi™ -mallisto asettaa uuden standardin vetoakestäville toleranssiliittimille. Patentoitu Supa Maxi -tiivisteen tukijärjestelmä, joka yhdistettynä kiinnityksen ainutlaatuiseen muotoiluun, varmistaa parhaan tiiviyden ja vetoakestävyyden kaikilla putkimateriaaleilla. Liittimet ovat käyttäjäystävällisiä ja helppoja asentaa. Ominaisuuksia mm. +/-4 asteen kulmapoikkeama, suojatulppa, nostokoukku, kiristäminen keskeltä, ei tarvetta uudelleenkiristykselle johtuen materiaaleista ja rakenteesta. Asennuslämpötila jopa -30 °C. Patentoitu SupaGrip™ -tiiviste antaa tiiveydelle täyden tuen ja varmistuksen myös pienimmissä putkihalkaisijoissa liittimien tolenranssialueilla. Täydellinen vetoakestävyys eri putkimateriaaleille saavutetaan käyttämällä kahta erilaista materiaalia kiinnitysosissa: gunmetal PE- ja PVC-putkille, karkaistua ruostumatonta terästä valurauta-, teräs-, rst-, asbestisementtiputkille. PE-putkissa tulee käyttää tukiholkkia. Kiristysosat on kiinnitetty tapeilla maksimikestävyyden takaamiseksi. Laaja toleranssialue. Liittimien runko on SG-valurautaa (GJS-450-10) ja tartuntaosat valuterästä. Epoksipinnoitettu DIN3476 osa1 ja EN14901 mukaisesti, GSK hyväksytty. Tiivisteet juomavedelle hyväksyttyä EPDM-kumia. Pultit A2 ja mutterit A4, pinnoitettu (Deltaseal). Suojatulppa suojaa liitintä kuljetuksessa ja asennettaessa. Liitin ei kuro putkea sisäänpäin kiristettäessä. Pultit kiristetään liittimen keskeltä, eikä jälleenkiristystä tarvita, johtuen liittimen rakenteestä ja kiristyosien materiaaleista.
• Materiaali SG-valurauta

Mitat

• Koko Laippa ⌀ 185 mm, toleranssialue 69-91 mm
• Pituus (mm) 197
• Nimellishalkaisija DN 50/ DN 65
• Ulkohalkaisija 226 mm

Tekniset ominaisuudet

• Paineluokka PN 16

Esitteet

• Tekninen esite

Ohjeet

• Asennusohje
