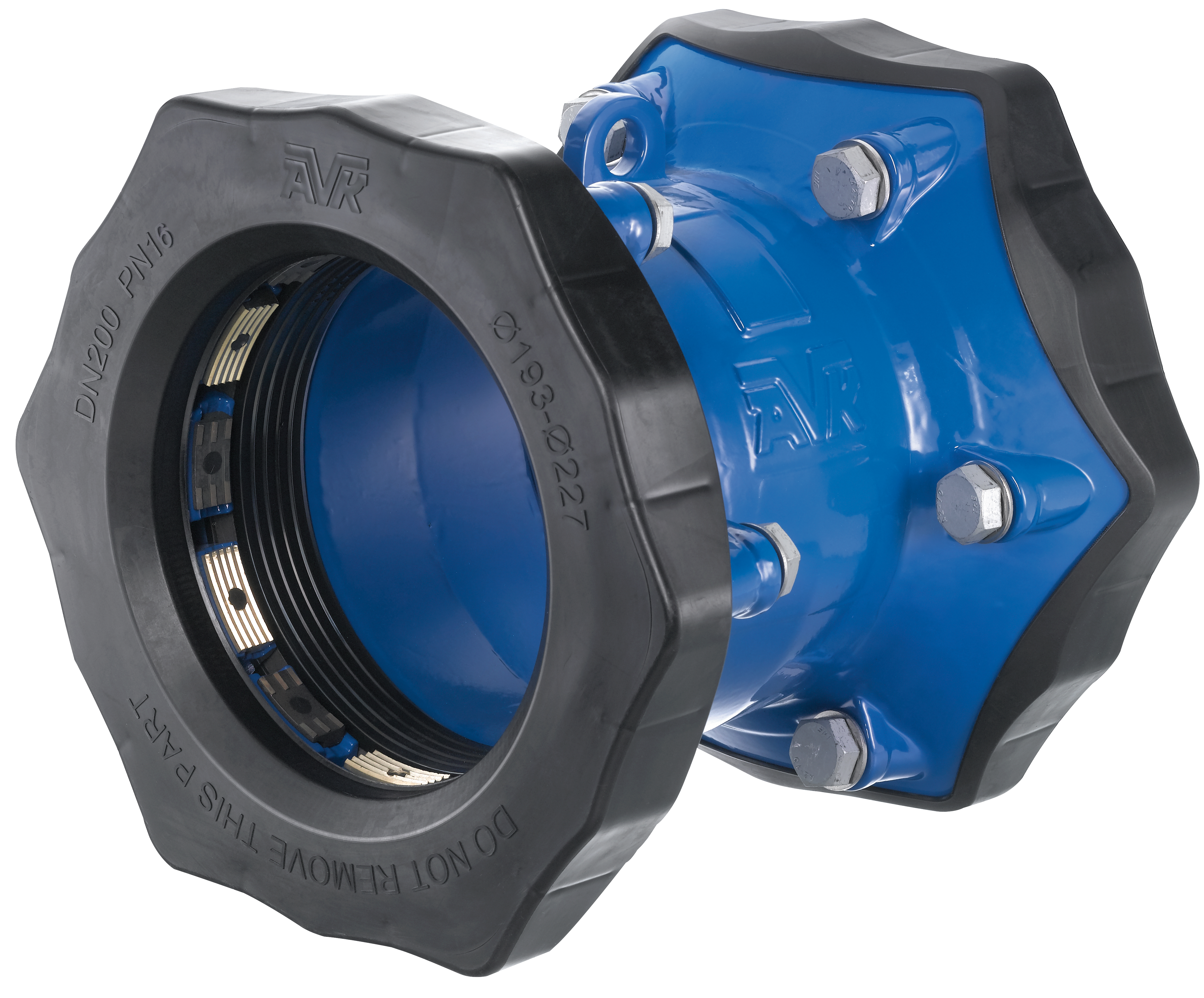

Jatkoliitin vetoakestävä AVK Supa Maxi DN 200 PN16 193-227 mm
LVI-numero 1965424
Toimittajan tuotenumero 631227006
Pikakoodi VW62
Vetoakestävä laajatoleranssinen Supa Maxi™ -jatkoliitin juomavedelle ja neutraaleille nesteille - 20 °C - + 70 °C.
Tuotteen tiedot
- LVI-numero 1965424
- Yleisnimi (ERP) JATKOYHDE AVK SUPA MAXI
- Tarkenne (ERP) DN 200 PN16 193-227 MM
- Tuotemerkki AVK
- Tuotesarja Supa Maxi
- Pikakoodi VW62
- Toimittajan tuotenumero 631227006
- EAN-koodi 5706231827892
- Varastoitavuus Varastoitava
- Pakkauskoot 1/0/0/0
- Minimimyyntierä 1
Tuotteen ominaisuudet
- ETIM-luokka EC003024 - Putkiosa kahdella liitännällä
- Tuotekuvaus Vetoakestävä toleranssiliitin kaikille putkimateriaaleille. Supa Maxi™ -mallisto asettaa uuden standardin vetoakestäville toleranssiliittimille. Patentoitu Supa Maxi -tiivisteen tukijärjestelmä, joka yhdistettynä kiinnityksen ainutlaatuiseen muotoiluun, varmistaa parhaan tiiviyden ja vetoakestävyyden kaikilla putkimateriaaleilla. Liittimet ovat käyttäjäystävällisiä ja helppoja asentaa. Ominaisuuksia mm. +/-4 asteen kulmapoikkeama, suojatulppa, nostokoukku, kiristäminen keskeltä, ei tarvetta uudelleenkiristykselle johtuen materiaaleista ja rakenteesta. Asennuslämpötila jopa -30 °C. Patentoitu SupaGrip™ -tiiviste antaa tiiveydelle täyden tuen ja varmistuksen myös pienimmissä putkihalkaisijoissa liittimien tolenranssialueilla. Täydellinen vetoakestävyys eri putkimateriaaleille saavutetaan käyttämällä kahta erilaista materiaalia kiinnitysosissa: gunmetal PE- ja PVC-putkille, karkaistua ruostumatonta terästä valurauta-, teräs-, rst-, asbestisementtiputkille. PE-putkissa tulee käyttää tukiholkkia. Kiristysosat on kiinnitetty tapeilla maksimikestävyyden takaamiseksi. Kulmapoikkeama ±4° molemmissa päissä täydellä paineella 1.5 x PN 16. Laaja toleranssialue. Liittimien runko on SG-valurautaa (GGG-40) ja tartuntaosat valuterästä. Epoksipinnoitettu DIN3476 osa1 ja EN14901 mukaisesti, GSK hyväksytty. Tiivisteet juomavedelle hyväksyttyä EPDM-kumia. Pultit A2 ja mutterit A4, pinnoitettu (Deltaseal). Suojatulppa suojaa liitintä kuljetuksessa ja asennettaessa. Liitin ei kuro putkea sisäänpäin kiristettäessä. Pultit kiristetään liittimen keskeltä eikä jälleenkiristystä ei tarvita, johtuen liittimen rakenteestä ja kiristyosien materiaaleista. Nostokoukku DN100-600 liittimissä.
- Materiaali SG-valurauta
Mitat
- Koko Toleranssialue 159-188 mm
- Pituus (mm) 354
- Nimellishalkaisija DN 200
- Ulkohalkaisija 389 mm
Tekniset ominaisuudet
- Paineluokka PN 16
